MDA(Model Driven Architecture)



메타모델 기반의 구현 공정 자동화와 MDA의 등장 배경

MDA(Model Driven Architecture)는 **OMG(Object Management Group)**가 제안한 표준 기반의 아키텍처 접근 방식으로, 소프트웨어 개발에서 **모델(Model)**을 중심 자산(Primary Artifact)으로 삼아 분석·설계·구현·운영 전 과정을 자동화·표준화하는 것을 목표로 한다.

기존 코드 중심 개발 방식은 플랫폼 종속성, 낮은 재사용성, 기술 변화에 따른 유지보수 비용 증가라는 한계를 가졌고, 이를 해결하기 위해 MOF 기반 메타모델, UML, 모델 변환, 자동 코드 생성을 핵심으로 하는 MDA가 등장하였다.

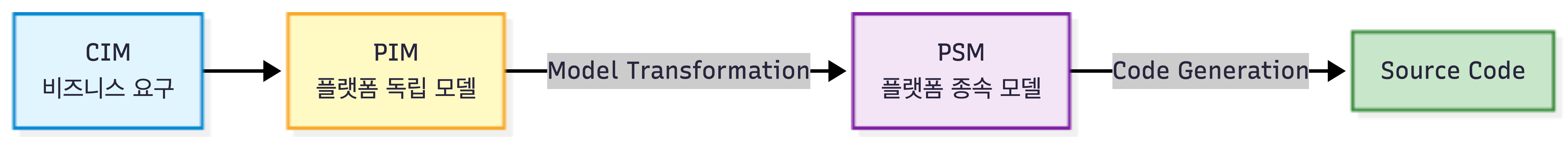

MDA 개념 구성도

1. 메타모델 기반의 구현 공정 자동화, MDA의 개요

1.1 MDA의 정의

구분	내용
정의	모델 중심 개발을 통해 플랫폼 독립성과 자동화를 확보하는 OMG 표준 아키텍처
핵심	CIM → PIM → PSM → Code 변환
목표	상호운용성, 재사용성, 구현 자동화



1.2 MDA의 구성 요소

구성 요소	설명
MOF	메타모델 정의를 위한 메타-메타 모델
UML	시스템 모델링 표준 언어
XMI	모델 교환을 위한 XML 기반 표준
CWM	데이터웨어하우스/BI 메타모델
CIM	비즈니스 관점 모델
PIM	플랫폼 독립 모델
PSM	플랫폼 종속 모델

1.3 MDA의 주요 개념

핵심 키워드	설명
상호운용성	표준 기반 모델 교환 및 연계
재사용성	PIM 중심의 모델 재사용
구현 자동화	모델 → 코드 자동 생성
UML Profile	도메인/플랫폼 확장 메커니즘



1.4 MDA의 이점과 한계

구분	내용
이점	생산성 향상, 품질 개선, 기술 변화 대응
한계	초기 학습 비용, 도구 의존성, 복잡한 모델 관리



1.5 MDA의 적용 사례

적용 분야	사례
공공 SI	전자정부 프레임워크 모델 기반 개발
금융	Core Banking 모델 표준화
제조	PLM/ERP 연계 모델



1.6 MDA와 관련된 표준 및 프레임워크

표준	설명
OMG MDA	MDA 전체 프레임워크
UML 2.x	모델링 표준
MOF 2.x	메타모델 정의
XMI	모델 교환

1.7 MDA 도구 및 기술

도구	기술
Eclipse EMF	MOF 기반 모델 프레임워크
Papyrus	UML/MDA 모델링
MagicDraw	상용 UML/MDA 도구
AndroMDA	Java 기반 코드 생성



1.8 MDA 개발 프로세스



1.9 MDA 모델링 기법

모델링 기법	설명
UML 다이어그램	클래스, 시퀀스, 컴포넌트
UML Profile	플랫폼/도메인 확장
DSL	특정 도메인 언어



1.10 MDA와 기존 개발방식 비교

구분	기존 방식	MDA
중심 자산	코드	모델
변경 대응	어려움	용이
자동화	제한적	높음



2. MDA 기반의 MDD 개발 방법론

2.1 MDD의 정의 및 개요

MDD(Model Driven Development)는 모델을 중심으로 개발을 수행하는 방법론의 총칭으로, MDA는 그중 OMG 표준 아키텍처이다.



2.2 MDD와 MDA의 관계

구분	MDD	MDA
성격	방법론	표준 아키텍처
범위	포괄적	OMG 기반

2.3 MDD 개발 프로세스

단계	내용
모델링	도메인/시스템 모델 정의
변환	모델 간 변환
생성	코드/설정 자동 생성



2.4 MDD 모델링 기법

• UML
• DSL
• 메타모델 기반 모델링



2.5 MDD 도구 및 기술

도구	설명
Xtext	DSL 개발
Acceleo	모델 → 코드
ATL	모델 변환



2.6 MDD 적용 사례

• Spring 기반 CRUD 자동 생성
• DB 스키마 → Entity 자동화



3. MDA와 MDD의 통합 및 활용 방안

3.1 통합 전략

• MDA 구조 위에 MDD 프로세스 적용
• CI/CD와 코드 생성 연계

3.2 상호 보완적 역할

MDA	MDD
표준 구조 제공	실천 방법 제공



3.3 활용 사례

• 대규모 MSA 표준 모델
• 멀티 플랫폼(Spring, .NET) 대응



3.4 미래 전망

• AI 기반 모델 생성
• Low-Code/No-Code 융합



4. PIM과 PSM의 개요

4.1 PIM 정의

구분	내용
특징	기술 독립적
목적	장기적 재사용

4.2 PSM 정의

구분	내용
특징	플랫폼 반영
예	Spring Boot, JPA



4.3 PIM–PSM 관계

4.4 변환 기법

• 규칙 기반 변환
• 템플릿 기반



4.5 활용 사례

• PIM → Spring/JPA PSM



5. 모델 변환 및 코드 생성 기법

5.1 모델 변환 개요

구분	내용
M2M	모델 간 변환
M2T	모델 → 텍스트



5.2 변환 도구

도구	용도
ATL	M2M
QVT	OMG 표준

5.3 코드 생성 개요

• 반복 코드 제거
• 표준화된 산출물



5.4 코드 생성 도구

도구	설명
Acceleo	M2T
AndroMDA	Java 중심



5.5 적용 사례

• Entity/Repository 자동 생성



6. MDA와 MDD의 도전 과제 및 향후 연구 방향

6.1 도전 과제

과제	설명
복잡성	모델 관리 난이도
도구 종속	벤더 락인

6.2 향후 연구 방향

• AI + MDA
• 클라우드 네이티브 모델링
• DevOps 연계 모델 자동화



결론

MDA는 MOF–UML–XMI–CIM/PIM/PSM으로 이어지는 메타모델 체계를 통해 소프트웨어 개발을 구조적으로 혁신한다. MDD와 결합될 때 MDA는 단순한 이론을 넘어 실질적인 생산성 향상과 품질 확보 수단이 되며, 특히 대규모 SI·공공·MSA 환경에서 강력한 효과를 발휘한다.



참고 문헌 및 출처

• OMG, Model Driven Architecture (MDA) Guide
• OMG, UML 2.x Specification
• OMG, MOF 2.x Specification
• Schmidt, D.C., Model-Driven Engineering
• Eclipse Foundation, EMF Documentation
