지식검색메타모델(KDM, Knowledge Discovery Metamodel)

개요

KDM(Knowledge Discovery Metamodel)은 OMG(Object Management Group)가 표준화한 소프트웨어 지식 표현을 위한 메타모델로, 레거시 시스템 분석, 유지보수, 진단, 평가 및 소프트웨어 현대화(SW Modernization)를 체계적으로 지원하기 위해 설계되었다. KDM은 소스 코드, 데이터 구조, 아키텍처, 비즈니스 규칙 등을 기술 독립적이고 상호운용 가능한 모델로 표현함으로써 모델 기반 개발(MDD)과 자동화된 현대화를 가능하게 한다.

1. 유지보수, 진단, 평가 및 현대화를 위한 상호운용성 보장

1.1 KDM의 정의

KDM은 레거시 소프트웨어 자산을 구조적·의미적으로 분석하여 표준 메타모델(MOF 기반)로 표현하는 지식 표현 모델이다.

구분	내용
표준화 기관	OMG (Object Management Group)
기반 기술	MOF, UML, MDA
목적	레거시 시스템 이해, 분석, 현대화
적용 범위	코드, 데이터, 아키텍처, 비즈니스 로직



1.2 KDM의 필요성

기존 문제	KDM 필요성
문서 부재	코드 기반 자동 지식 추출
기술 종속성	기술 중립적 모델 제공
복잡한 레거시	구조적/계층적 모델링
현대화 리스크	사전 영향도 분석 가능



1.3 KDM의 목표

목표	설명
상호운용성	다양한 도구 간 모델 공유
재사용성	지식 자산의 장기 활용
자동화	분석·변환·이행 자동화
가시성	아키텍처 및 의존성 시각화



1.4 KDM의 특징

특징	설명
메타모델 기반	MOF 기반 구조
다계층 표현	코드~비즈니스 계층 포괄
UML 연계	UML Profile과 호환
MDA 연계	CIM/PIM/PSM 변환 지원



2. KDM의 아키텍처와 구성 요소

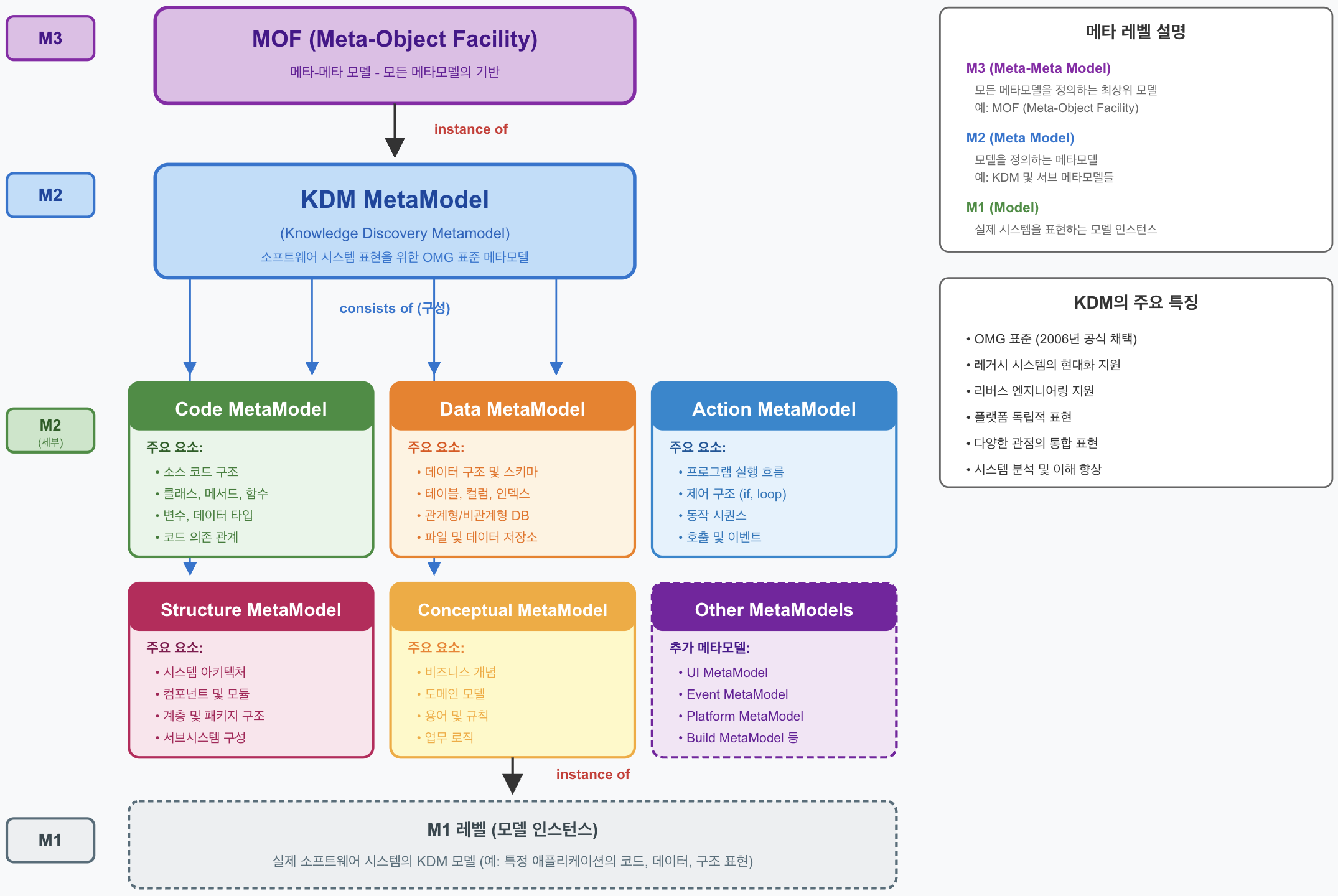

2.1 KDM 아키텍처 구성도

KDM은 기존 시스템의 지식을 발견하고 표현하기 위한 OMG 표준 메타모델입니다.

2.2 KDM의 주요 구성 요소

계층	설명
Code	소스 코드 구조 표현
Data	데이터베이스 및 파일 구조
Action	제어 흐름, 호출 관계
Structure	아키텍처 구조
Conceptual	비즈니스 개념
Platform	실행 환경 정보



2.3 KDM의 메타모델 계층 구조

※ KDM은 기존 소프트웨어 시스템의 지식을 추출하고 표현하기 위한 포괄적인 메타모델입니다. ※ 각 서브 메타모델은 시스템의 특정 관점(뷰)을 표현하며, 상호 연관되어 완전한 시스템 표현을 제공합니다.

3. KDM의 활용 사례 및 적용 방법

3.1 KDM을 활용한 소프트웨어 현대화 사례

As-Is	To-Be
Mainframe COBOL	Java/Spring MSA
Monolithic	Microservices
On-Premise	Cloud Native



3.2 KDM 적용 방법론

단계	설명
Reverse Engineering	코드 → KDM 모델
Knowledge Discovery	의존성·구조 분석
Target Modeling	목표 아키텍처 설계
Model Transformation	KDM → UML/DSL
Re-engineering	신규 시스템 구현



3.3 KDM 도구 및 기술

도구	기능
Eclipse MoDisco	코드 → KDM 추출
ADM Toolchain	현대화 자동화
UML Tools	모델 시각화
DSL Engines	도메인 특화 언어 변환



4. KDM의 장점과 한계

4.1 KDM의 장점

항목	내용
표준성	OMG 국제 표준
자동화	분석·변환 자동화
확장성	다양한 언어·플랫폼 지원
재사용	지식 자산 축적



4.2 KDM의 한계 및 도전 과제

한계	설명
학습 난이도	메타모델 복잡
도구 의존	상용/전문 도구 필요
실시간성	동적 분석 한계
최신 기술 대응	Cloud/Serverless 표현 한계



5. 결론 및 향후 전망

5.1 KDM의 중요성 재확인

KDM은 단순한 코드 분석 모델이 아니라, 소프트웨어 공학·아키텍처·지식관리를 통합하는 핵심 메타모델이다.

5.2 KDM의 향후 발전 방향

방향	설명
Cloud 확장	Cloud Native 메타모델 연계
AI 결합	자동 지식 추론
DSL 강화	도메인 중심 현대화
DevOps 연계	CI/CD 기반 모델 활용



5.3 출처 및 참고 문헌

• OMG, Knowledge Discovery Metamodel (KDM) Specification
• OMG, Architecture-Driven Modernization (ADM)
• ISO/IEC 19506: KDM Standard
• Eclipse MoDisco Documentation
• Model Driven Architecture (MDA) Guide
